SWaP+C に最適化されたHOT FPA MWIR カメラ・モジュール

Neutrino® SWaP シリーズ

カメラモデル: Neutrino LC、シャッターあり
サポートページはこちら
product image

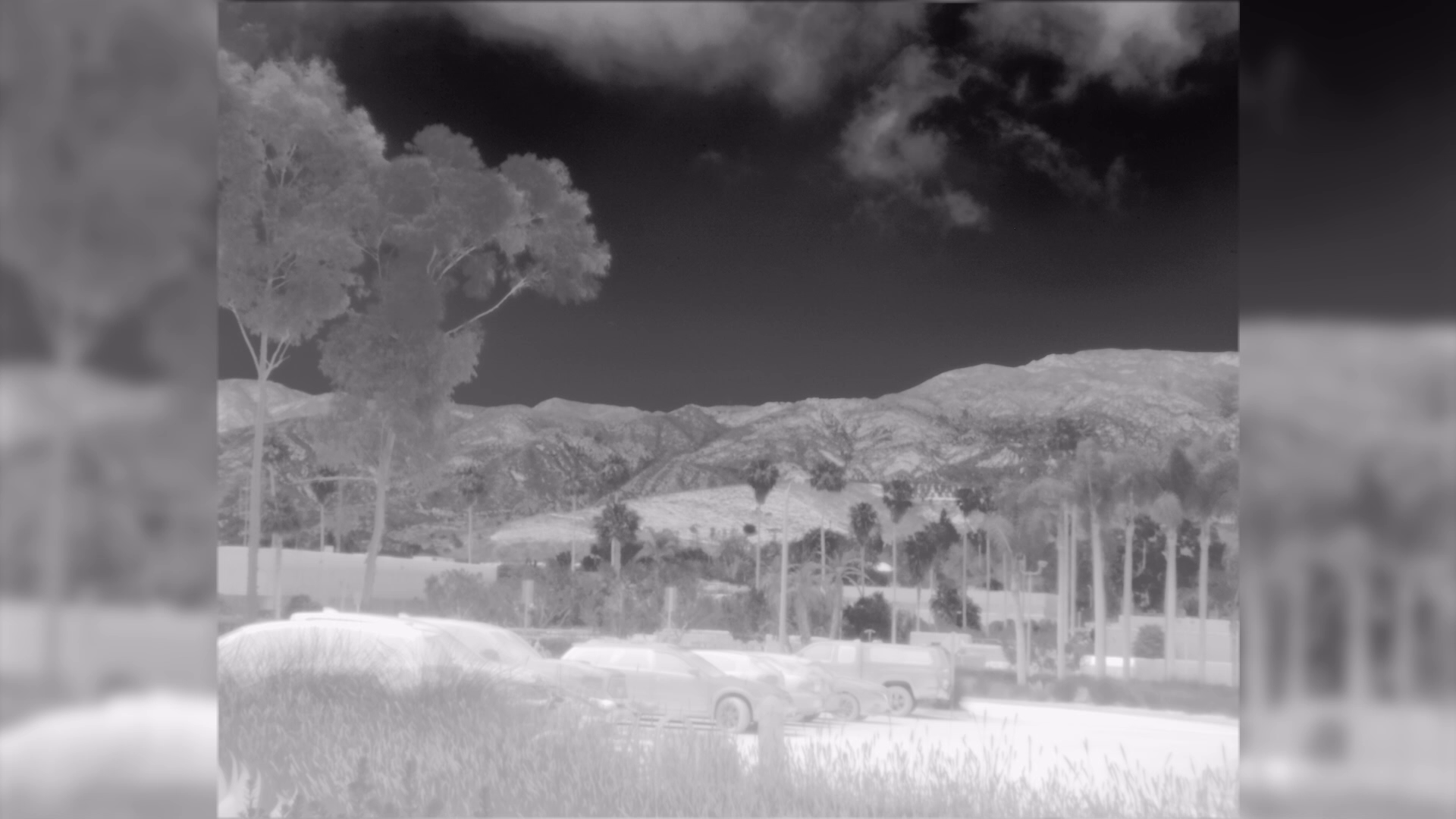

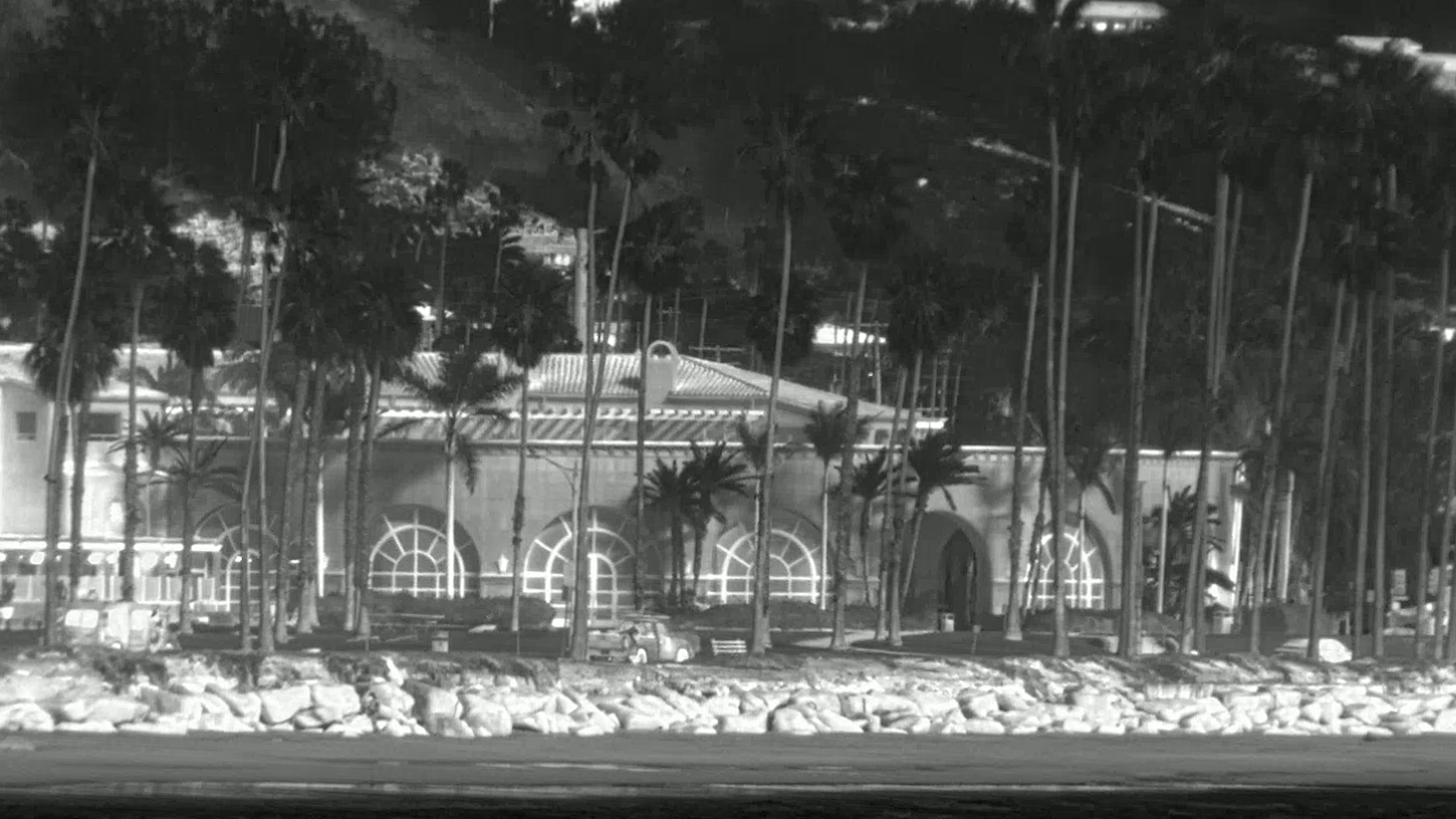

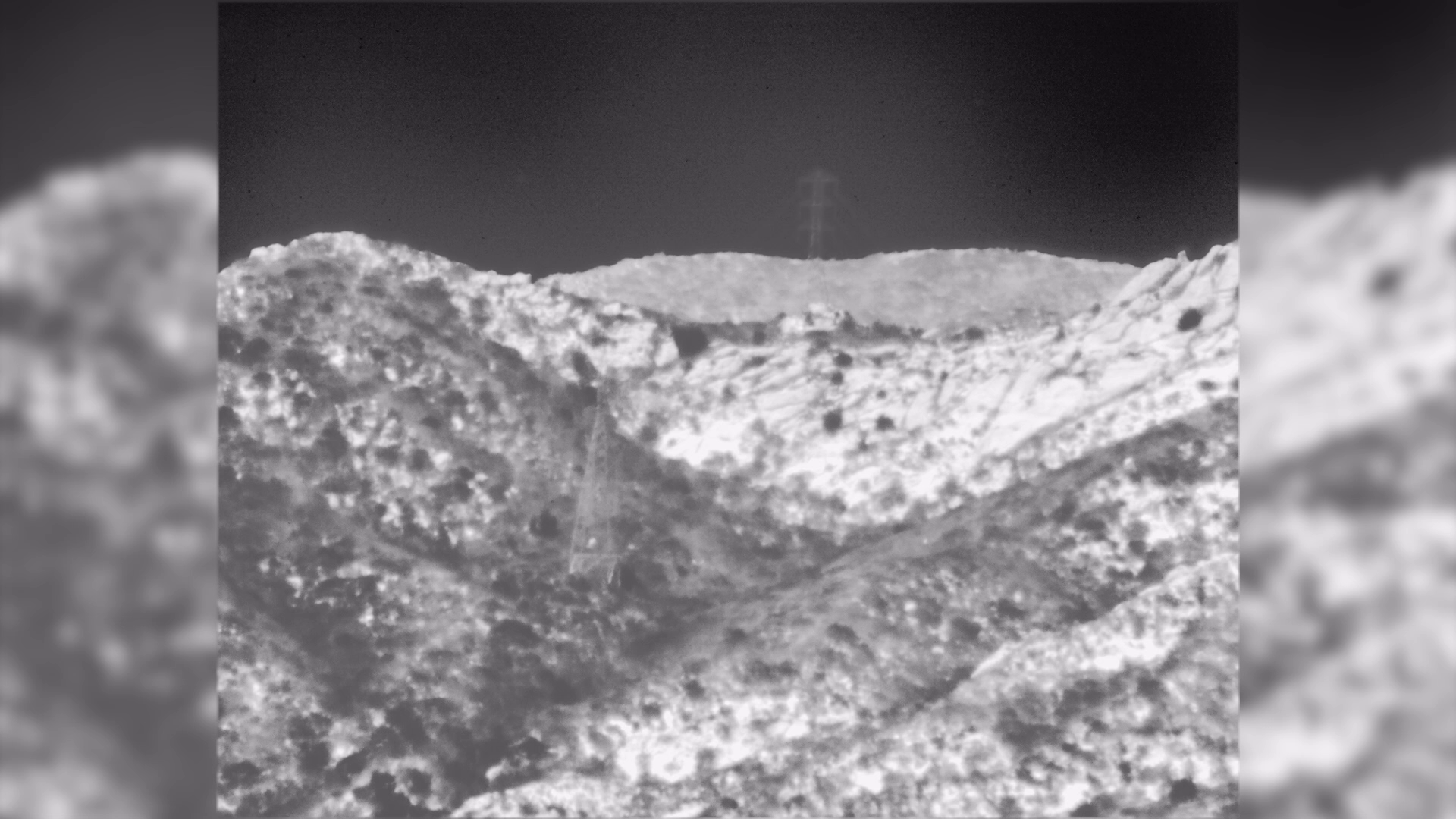

VGA解像度のNeutrino LC、および新発売のSXGA解像度のNeutrino SX8は、クラス最高のMWIR画像とデータを小型で軽量なパッケージで提供します。Teledyne FLIR’の高動作温度 (HOT) FPA 技術とリニアマイクロクーラーをベースにしたSWaPシリーズのカメラモジュールは、長寿命、低消費電力、静かで低振動の動作が求められる、耐久性の高い製品向けに設計されています。どちらも小型ジンバル、機体、ハンドヘルドデバイス、セキュリティカメラ、ターゲットデバイス、資産監視向けの用途に最適です。

Neutrino SWaPシリーズは、利用可能な最高の技術ソリューションです。ほぼ既製品の可用性 (ITAR不使用)、業界をリードする2年間の保証、真の価格競争力、周知された製品サポートと製品の信頼性を備えた、リスクの最も低いソリューションです。Neutrino SWaPは、より高いレベルのシステムに統合することを意図した、OEMカメラモジュールです。

優れた性能、市場投入までの時間の短縮

  • マルチ解像度SWAPに最適化されたMWIR カメラ・コア

    VGA/15 µm および SXGA/8 µm HOT FPA カメラ・モジュールは、SWaP に最適化されたエンベロープで低消費電力、堅牢な構造、幅広い動作温度範囲を提供します。

  • インテグレーターのための設計

    小型、軽量、かつパワフルな Neutrino SWaP シリーズのカメラ・モジュールは、共通のインターフェイスとサポート文書/アクセサリーを備えており、市場投入までの時間を短縮し、プロジェクトのリスクを軽減します。

  • 性能、信頼性、サポート

    Neutrino SWaPシリーズのカメラは、クラス最高の画質、業界をリードする2年間の保証、優れたSWaP性能、高い信頼性、長寿命を提供し、Teledyne FLIRの有名な製品サポートが付属しています。

Neutrinoファミリーのご紹介

Neutrinoファミリーのご紹介

Teledyne FLIRは、あらゆるMWIRイメージングアプリケーションに対応しています。Teledyne FLIRのNeutrino®ポートフォリオは、SWaP + Cに最適化されたVGA、SXGA、QXGA解像度のカメラモジュール、長寿命で低振動リニアクーラー、一般的なカメラインターフェース、およびさまざまな連続ズームレンズの組み合わせを備えた最善のソリューションを提供します。

製品仕様
解像度
640×512、15µm ピッチ
フレームレートオプション
1~60Hz 構成可能
感度[NEdT]
< 0.025℃ (TBB=30℃フラッドモードで50%充填)
スペクトル帯
3.4~4.9µm 標準
連続ズーム [デジタルおよび光学]
○、最大8倍(電子ズーム)
イメージングとレンズ
F値
f/5.5(標準)、f/4およびf/2.5(オプション)
NTSC_PAL[現場で切り替え可能]
○ (アクセサリーボードが必要)
カメラリンク
○ (アクセサリーボードが必要)
カラーパレット
○、RGB888モード
コード
○、RGB888モード
コールドアパーチャの高さ
19.7mm from FPA
スペクトル帯
3.4~4.9µm 標準
センサー技術
HOT MWIR
センサー寸法[L×W×H]
640 × 512、15 µm ピッチ
パラレル [24ビット、16ビット、8ビット]
Yes
パレット
○、RGB888モード
フレームレート
60 Hz、最大60 Hzまでプログラム可能
フレームレートオプション
1~60Hz 構成可能
画像最適化―AGC
リニア、ヒストグラム等化、DDE
解像度
640×512、15µm ピッチ
感度[NEdT]
< 0.025℃ (TBB=30℃フラッドモードで50%充填)
使用可能なディスクリート入出力制御
個別、工場でカスタム設定可能
反転/復帰
冷間シールドの高さ
FPAから19.7mm
連続ズーム
○、最大8x
連続ズーム [デジタルおよび光学]
○、最大8倍(電子ズーム)
接続と通信
1次電気コネクター
80ピン (Hirose)、DF40C-80DS
SDKまたはGUIでユーザー設定可能
USB
外部同期IN/OUT
マスターまたはスレーブ
通信
USBまたはUART(921.6kボー)
FPA制御
ROICモード
フリーラン、リードアウト優先、統合優先
ウェルキャパシティ
7 × 10エレクトロン
プログラム可能な積分時間
○(0.01 ms~16 ms)
直接投入、スナップショット、順送り操作
読出し集積回路(ROIC)
ISC0403
電気式
電力損失
冷却時 <8W、安定状態 <4W(23℃時)
入力電源
+DC3.3 Vカメラ、+DC12 V冷凍冷却器
機械式
サイズ[L×W×H]
7.4cm×4.6cm×6.1cm
重量
< 380 g
環境と認定
使用温度
-40℃~71℃
使用温度範囲
-40℃~+71℃
使用高度
12 km
湿度
5%~95%で結露なし
衝撃
40 gパルス (11 msの正弦半波パルス、3軸 (目標))
振動
5.8 g 3軸、各1時間
非使用時温度
-57℃~+80℃
非使用時温度範囲
-57℃~+80℃
メディアギャラリー
関連ドキュメント
輸出規制

輸出規制

このページに含まれる情報は、最終製品の仕様に応じて国際武器取引規則(ITAR)(22 CFRセクション120~130)または輸出管理規則(EAR)(15 CFRセクション730~774)の対象となる可能性のある製品に関連しています。管轄区域および分類は、要請に応じて提供されます。
