New
業務用赤外線カメラ

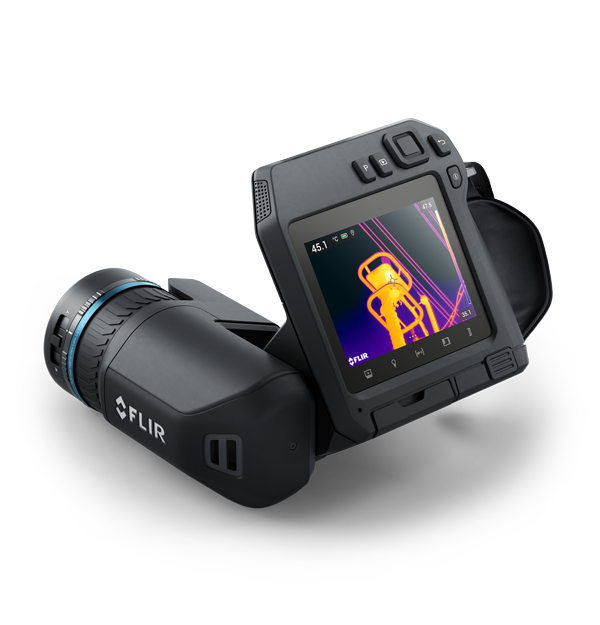

FLIR T540

カメラモデル: FLIR T540 + DFOV (14° + 24°) サポートページはこちら
product image

解像度464 × 348のFLIR T540で、産業、電気、機械システムの潜在的な故障の診断や、R&Dテストで温度の異常を発見することができます。このポータブルで人間工学に基づいた赤外線カメラは、ワンタッチレベルやスパン、連続レーザーアシストオートフォーカスなどの高度な機能を備えており、状況監視や研究の用途に最適な非接触型診断ツールです。FLIR Thermal Studio Pro (Route Creatorプラグインが必要) で、事前に計画され作成されたルートを実行する検査ルートモードを使用して、電気系統や機械の調査、トラブルシューティング、修理を合理化し、ユーザーが温度データと画像を論理的な順序で記録できるようにします。内蔵のマクロモードにより、R&Dユーザーはレンズを変更することなく、広い角度からクローズアップ分析に素早く切り替えることができます。T540をResearch Studioソフトウェアと組み合わせると、エンジニアは想定外のホットスポットを評価し、潜在的な設計上の欠陥を探すことができます。

ご購入のT540カメラには、FLIR Thermal Studio ProとFLIR Route Creatorの試用版ライセンスが含まれます。

  • 重要な判断を素早く行う

    レーザーアシストオートフォーカスにより、しっかりピントを合わせて正確な温度を測定できるため、迅速かつ確実な意思決定につながります。

  • 柔軟で人間工学に基づく設計

    T540の光学ブロックは180°回転するため、一日中快適な姿勢で、あらゆる角度から対象物を撮影できます。

  • 直感的なユーザーインターフェース

    直感的なメニューを備えた静電容量式タッチスクリーンは操作が簡単で、2つのプログラム可能なボタンでカスタマイズできます。


適切な画像解析及びレポート生成用ソフトウェアを使用すると、問題を理解しやすくなり、修繕後の結果も明確に示しやすくなります。

FLIR Thermal Studio Pro では、豊富な測定ツール、バッチ処理、検査ルートの事前計画機能、カスタマイズ可能なレポートテンプレートが使用できます。




maintenance page_repair.jpg

flir care logo.png     flir protect logo.png

カメラの性能や不具合を心配する必要がなくなります

FLIR CAREとFLIR PROTECTでカメラの高い性能を維持できます。FLIR CAREは、測定データが常に正確であることを保証するための校正と、カメラを良い状態に保つためのメンテナンスを提供します。FLIR PROTECTは、製品登録による保証延長2年間に、さらに3年間の保証延長を追加した5年間の保証と、年1回の校正とメンテナンスを受けられます。

FLIR CAREの詳細を見る  FLIR PROTECTの詳細を見る



赤外線トレーニングコース ITC

フリアーシステムズでは赤外線工学を基礎から学べる赤外線トレーニングセンター(以後:ITC)を準備しております。このITCはフリアーシステムズ独自の講習ではなくISO18436-7に準じた他国の講習機関とトレーサブルな内容になっております。

コースの詳細・受講をご希望の方はこちら

製品仕様
赤外線解像度
464 × 348 ピクセル
温度分解能_NETD
<40 mK、24°(30°C)
精度
±2°Cまたは2%の読み取り
デジタルカメラ
5メガピクセル、LED写真/映像ランプ内蔵
ディスプレイ
4"、640 × 480ピクセルのタッチスクリーンLCD(自動回転機能付き)
保存メディア
取り外し可能なSDカード
イメージングとレンズ
F値
1.3 / 1.3
UltraMax
ピクセル数を4倍、メニューで有効化してFLIR Toolsで処理
カメラソフトウェアアップデート
PCソフトFLIR Toolsの使用
カメラ周波数
30Hz
カラーパレット
アイアン、グレー、レインボー、アークティック、ラバ、レインボーHC
スペクトル範囲
7.5~14µm
デジタルカメラ
5メガピクセル、LED写真/映像ランプ内蔵
デジタルカメラ視野角
53° × 41°
デジタルズーム
1–6× 連続
ピクチャー・イン・ピクチャー
サイズ変更可能、移動可能
ビデオランプ
LEDライト内蔵
ビューファインダー
なし
フレームレート[全画面]
30Hz
レーザー照準
赤外線画像に位置を自動表示
レンズ
DFOV (24°、14°)
レンズ識別
自動
温度分解能(NETD)
<40 mK
温度分解能_NETD
<40 mK、24°(30°C)
可視画像
可視動画ストリーミング
可視動画記録
H.264をメモリカードへ
解像度
464 × 348 ピクセル (VGA)
空間分解能[IFOV]
0.90 mrad/ピクセル、24°
検知器タイプとピッチ
非冷却マイクロボロメーター、17µm
最小焦点距離
0.15m / 1.0m
最小焦点距離[MSX]
0.5m / 1.0m
視野角
24°/14°
焦点
レーザー距離計 (LDM) で連続、ワンショットLDM、ワンショットコントラスト、マニュアル
焦点距離
29mm / 17mm
赤外線解像度
464 × 348 ピクセル
赤外線動画保存(温度情報なし)
H.264またはMPEG-4(Wi-Fi経由)MJPEG(UVCまたはWi-Fi経由)
赤外線動画保存(温度情報付き)
UVC経由
赤外線動画録画(温度情報付き)
リアルタイム温度情報付き動画録画(.csq)
測定解析
温度差
基準温度
計測プリセット
•測定なし•センタースポット•ホットスポット•コールドスポット•ユーザープリセット 1•ユーザープリセット2
計測機能アラーム
音声/可視アラーム(以上/未満)が選択したすべての測定機能に対応
計測値補正
自動熱冷感知
エリア内の最大/最小マーカーの自動表示
色[アイソサーム]
•上、•下、•間隔、•結露(水分・湿度・露点)、•断熱
精度
±2°Cまたは2%の読み取り
対象物温度範囲
-20°C~120°C 0°C~650°C 300°C~1500°C オプション範囲はありません
放射率補正
はい、0.01~1.0の変数または素材リストから選出
ユーザーインターフェース
タッチスクリーン
光学的に結合されたPCAP
ディスプレイ
4"、640 × 480ピクセルのタッチスクリーンLCD(自動回転機能付き)
ディスプレイ技術
IPS
テキスト
事前定義リストまたはタッチスクリーンキーボード
音声
内蔵マイク(スピーカー付き)またはBluetooth経由で60秒のレコーディングを静止画またはビデオに追加
言語
21
電源
バッテリータイプ
リチウムイオンバッテリー、カメラ内または独立の充電器で充電
バッテリー稼働時間
約4時間、室温25°C で通常使用時
バッテリー重量
195g
バッテリー電圧
3.6V
外部電源運転
ACアダプター 90–260V AC(50/60 Hz)または車両から12V(標準プラグ付きケーブル、オプション)
充電温度
0°C~45°C
充電装置
カメラ内(ACアダプターまたは車両から12V)または2-ベイ充電器
電源管理
自動停止とスリープモード
環境と認定
ETSI|EMC
•ETSI EN 301 489-1 (無線)•ETSI EN 301 489-17•EN 61000-6-2 (耐性)•EN 61000-6-3 (エミッション)•FCC 47 CFR Part 15 Class B (エミッション)
安全性
EN/UL/CSA/PSE 60950-1
三脚取付マウント
UNC 6.35mm"-20
使用温度範囲
-15°C~50°C
湿度[動作時、保存時]
IEC 60068-2-30/24時間、相対湿度95%、25–40°C/2 サイクル
電波スペクトル
•ETSI EN 300 228 •FCC Part 15.249 •RSS-247 Issue 2
保証
http://www.flir.com/warranty/
保存温度範囲
-40°C~70°C
一般仕様
サイズ[L×W×H]
レンズ 水平方向:140 × 201.3 × 167.3mm
ハウジング材質
TPE、PCABS、マグネシウム
フリアーシステムズのソフトウェアと互換性がある
FLIR Thermal Studio Suite、FLIR Route Creator、FLIR Ignite、FLIR Research Studio、FLIR Atlas SDK
レーザーポインター
クラス2, 0.05 – 40m測定距離の±1%
梱包
レンズ付きサーモグラフィカメラ、バッテリー2個、バッテリー充電器、硬質キャリーケース、ストラップ、フロントレンズキャップ、電源、取扱説明書、SDカード (8 GB)、ケーブル (USB 2.0 A~USB Type-C、USB Type-C~HDMI、USB Type-C~USB Type-C)、ライセンスカード:FLIR サーマル・スタジオ・プロ(3カ月間のサブスクリプション)+ FLIR サーマル・スタジオ・プロ用ルート・クリエーター・プラグイン(3カ月間のサブスクリプション)
梱包サイズ
500 × 190 × 370mm
