• BPL2センサーや送電線（PL）センサーからのゾーン出力をコントローラーに接続し、BPL2センサーやPLセンサーに電力と通信を提供します。
•PCをBPL2センサーやPLセンサーに接続して、システム構成と表示を行います。
•最大カメラ数：4つのBPL2またはPLセンサー
•互換BPL2センサー：ThermiCam2、TrafiCam X-Stream2、TrafiSense 2
•対応PLセンサー：TrafiOne
•推奨される最大数は4つのBPL2/PLセンサー
[Missing text '/minicart/addedtocart' for 'Japanese (Japan)']
カメラモデル:
[Missing text '/minicart/gotocart' for 'Japanese (Japan)']
[Missing text '/minicart/shippinginfo' for 'Japanese (Japan)']
製品仕様
通信
- イーサネット
- × RJ45イーサネットコネクタ 2個（10/100Mbit/s自動スイッチング）
- コネクター
- ケーブルBPL2センサー – インターフェース：
クランプ（背面）経由のワイヤー3本：
DC電源および通信用のワイヤー2本：ブロードバンド・オーバー・パワー・ライン（BPL）および機能アース用ワイヤー1本
インターフェース取り付け：

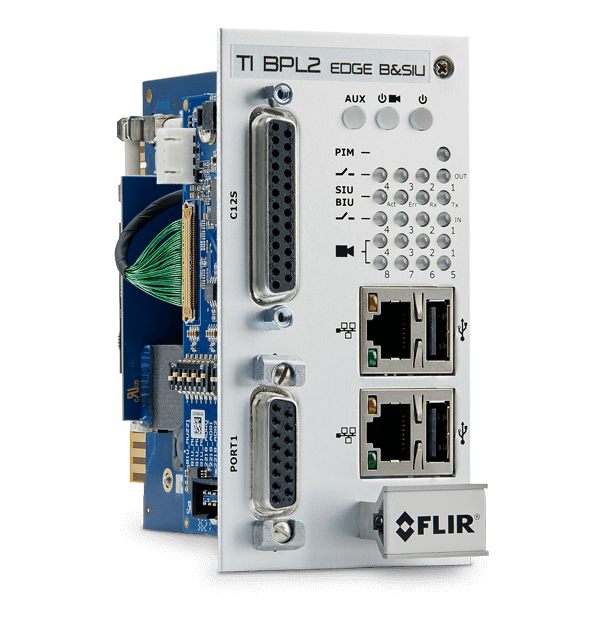

EDGEラック取付け可能
- 出力
- 検出出力：
TS-2/ATCコントローラへのポート1コネクタ（前面、SDLC）経由の出力状態 x 64
エラー出力：
EDGEコネクタ（背面、ピンJ/K）経由の光絶縁スイッチコンポーネント x 1 - Imax = 50mA、Umax = 48V DC
イベント時に開く（ハードウェア出力）
BPL2センサステータスLED x 8（前面、2色 緑/赤）
エラー出力と共通エラー出力
エラー出力の機能：
エラー出力アクティブ = TI BPL2 EDGE BおよびSIUのエラー または電源ダウン、または
エラー出力アクティブ = 出力が割り当てられた4つのI/O USBのエラー（通信なしなど）、または
エラー出力アクティブ = 対応するBPL2センサーのエラー（通信なしなど）
- 入力
- C12Sコネクタは、SIUからATCコントローラー用に前面で利用可能
EDGEコネクタ経由の光結合ドライ接点 x 4（背面、ピンF/H、W/X、S/T、Y/Z）
Imax = 50mA、Umax = 48V DC
イベント時に閉じるまたはイベント時に開く（ソフトウェアで設定）
出力LED x 4（前面、緑）
検出出力1～4と共通検出出力1～4
EDGEコネクタ経由の入力接点 x 4（背面、ピン1、2、3、10）
入力LED x 4（前面、緑）
注：最大5つの4 I/O USBユニットを介して最大20個の検出出力を追加可能
電気設備
- 出力
- 電源入力：
12V DC～60V DC、EDGEコネクタ経由（背面、ピンA/B、極性に敏感）、電源ボタンおよびLED（前面、2色 緑/赤）BPL2センサ用EDGEコネクタ（背面、ピンD/E）経由で個別の24V DC～48V DC 注：複数のBPL2センサーや長いケーブル距離の場合、ピンD/Eで48V DCを推奨
電源出力：
Idem電源入力、EDGEコネクタ経由（背面、ピンP/R、極性に鈍感）
注：BPL2センサーへのBPL2通信をインターフェースレベルで追加）
消費電力：
インターフェースのみ：代表値≤5W（起動時のピーク6W）
最大、周辺とのインターフェース：24V DCで<100W
消費電流：
インターフェースのみ：代表値≤24V DCで210mA
最大、周辺装置とのインターフェース：24V DCで<4A
環境
- 使用温度範囲
- NEMA Ⅱ仕様：-34°C～74°C
- 衝撃、振動
- FCC：FCCパート15クラスB
衝撃および振動 NEMA Ⅱ仕様
機械設備
- 重量
- 450g
- 寸法
- 高さ × 幅 × 奥行き：115mm × 59mm × 191mm（4.53インチ × 2.32インチ × 7.52インチ）米国の標準EDGEラックの高さと奥行き、幅 = ダブルスロット
該当製品
輸出規制
輸出規制
このページに含まれる情報は、最終製品の仕様に応じて国際武器取引規則（ITAR）（22 CFRセクション120～130）または輸出管理規則（EAR）（15 CFRセクション730～774）の対象となる可能性のある製品に関連しています。管轄区域および分類は、要請に応じて提供されます。
