長波赤外線サーマルカメラモジュール

Tau®2

カメラモデル: Tau 336, 35 mm サポートページはこちら
product image

米国製、ITARフリーのTau 2 OEMサーモグラフィカメラは、比類のない機能と信頼性の組み合わせを提供し、無人車両、サーマルサイト、ハンドヘルド撮像機などの要求の厳しい用途に適しています。改良されたエレクトロニクスが、連続的なヒストグラム平坦化により、細部とコントラストを大幅に向上させる強力な画像処理モードを提供します。640 × 512および336 × 256の両解像度と3つのすべてのカメラグレードレベルのすべてのピクセルで放射測定が可能です。すべてのTau 2構成と解像度は、電気的、機械的、および光学的インターフェースを共有しており、すべてのフォーマットでシームレスに動作する統合を設計できます。

市販用、パフォーマンス用、産業用のバリアントがあり、それぞれに操作要件を満たす独自の感度とピクセル操作性のしきい値があります。放射測定は、パフォーマンスグレードのカメラではオプション機能であり、産業グレードでは標準機能です。すべてのTau 2構成と解像度は、電気的、機械的、および光学的インターフェースを共有しており、すべての形式でシームレスに動作する統合を設計できます。

Tau 2の一部のモデルは、2024年8月1日に製造終了となります。Teledyne FLIRからのサポートの最終日は、2026年12月30日または販売日から1年後のいずれか早い方になります。製造中止プロセスの詳細については、以下の「関連文書」セクションにある販売終了通知を参照してください。

SWaPに最適化されたBoson+は、推奨されるLWIRカメラモジュールの代替品です。

  • 正確な温度測定による信頼性の高い性能

    放射線測定と分析を必要とする世界中の製品に導入

  • 高度な画像処理と機能セット

    高度なエレクトロニクスと画像処理により、より鮮明な画像、エッジシャープニング、コントラストを実現

  • インテグレーターのための設計

    米国を拠点とする技術サービスチームへの共有インターフェースとアクセスにより、開発リスクを軽減し、市場投入までの時間を短縮

LWIRの統合が簡単に

LWIRの統合が簡単に

Teledyne FLIR は、高性能で信頼性の高い長波赤外線(LWIR)Tau 2 シリーズサーマルカメラモジュールを提供しています。共通のインターフェイスと米国を拠点とするテクニカルサービスチームへのアクセスにより、開発のリスクとコストを低減し、製品の市場投入までの時間を短縮します。Tau 2で開発している場合は、当社がお手伝いします。お客様のアプリケーションに最適なソリューションをご覧ください。

市販レンズとカスタムレンズのソリューション

米国を拠点とするフルレート赤外線の製造における40年の経験を活用して、画像処理性能を最大化します。

製品を見る

プリズム

エンドツーエンドのコンピューターによる画像化エコシステムは、さまざまなAIを活用した対象物検知および追跡機能と高度な画像処理をサポートしています。

製品を見る

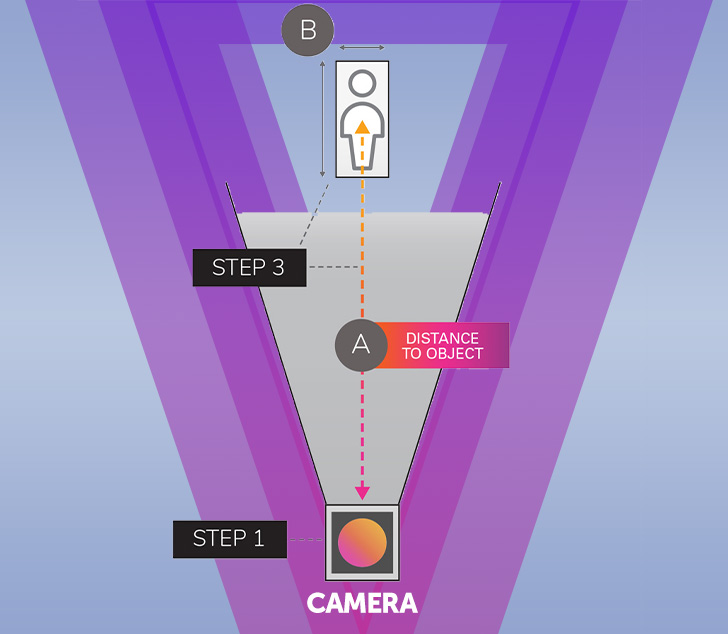

Tauレンズセレクタツール

用途に最適なカメラの焦点距離を決定する3つの簡単なステップ

詳細を見る

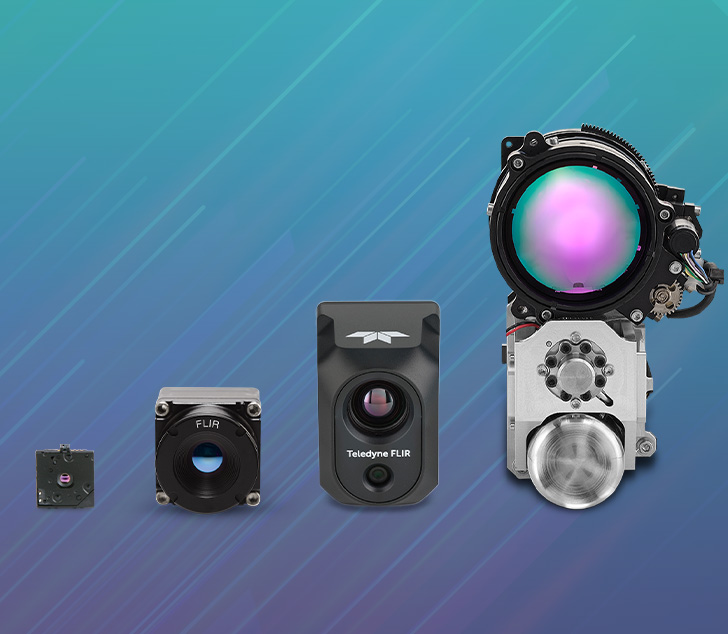

業界最高水準のコアがもたらす革新

業界をリードする信頼性、性能、サイズ、重量、電力を備えた本製品は、防衛、商業、セキュリティに最適です。

詳細を確認

カメラモデル選択ツール

100種類以上あるモデルの中から探し出すのは、容易なことではありません。弊社の「カメラモデル選択ツール」をお試しください。

製品を見る

製品仕様
赤外線解像度
640 × 480 (NTSC); 640 × 512 (PAL)
ピクセルサイズ
17 µm
フレームレートオプション
30/60 Hz (NTSC) 25/50 Hz (PAL)
温度分解能_NETD
産業用:<30 mK パフォーマンス:<50 mK 商業用:<60 mK
シーン温度範囲
-25°C~+100°C
-40°C~+550°C
温度計測
精度向上、可動スポットメーター、画像計測データ、T線形 (デジタル出力) ARを利用するには、カメラの製造時に別途校正が必要です。AR機能を搭載したカメラは、型番に「AR」が付されます。AR機能の搭載には追加料金が発生します。
性能
シーン温度範囲
-25°C~+100°C
-40°C~+550°C
温度分解能_NETD
産業用:<30 mK パフォーマンス:<50 mK 商業用:<60 mK
撮像時間
<4.0秒
放射測定
温度計測
精度向上、可動スポットメーター、画像計測データ、T線形 (デジタル出力) ARを利用するには、カメラの製造時に別途校正が必要です。AR機能を搭載したカメラは、型番に「AR」が付されます。AR機能の搭載には追加料金が発生します。
高度な放射測定
精度向上、可動スポットメーター、画像マトリックデータ、T線形(デジタル出力) Advanced Radiometryを利用するには、カメラの製造時に別途校正が必要です。AR機能を搭載したカメラは、型番に"AR"が付されます。AR機能の搭載には追加料金が発生します。
イメージングとレンズ
BT656[8ビット]
CMOS[14ビットまたは8ビット]
FPA_デジタルビデオ表示形式
336×256
LVDS[14ビットまたは8ビット]
NTSC_PAL[現場で切り替え可能]
アナログビデオ表示方式
640×480(NTSC);640×512(PAL)
アレイフォーマット
640×480(NTSC);640×512(PAL)
エクスポート可能なフレームレート
30/60 Hz (NTSC) 25/50 Hz (PAL)
カメラリンク[拡張バスアクセサリーモジュール]
カラー/モノクロパレット[LUT]
コード
あり、単一ピクセル解像度(256グレーおよび256カラー)
シーンレンジ[ハイゲイン]
-25℃~+100℃
シーンレンジ[ローゲイン]
-40℃~+550℃
スペクトル帯
7.5~13.5µm
スポットメーター
中央部4×4スポットの温度を測定
スロービデオオプション[工場出荷時設定]
ダイナミックレンジ切り換え
デジタル・ディテール・エンハンスメント
ピクセルサイズ
17 µm
ピクセルピッチ
17 µm
フラットフィールド補正[FFC]時間
<0.5秒
フレームレートオプション
30/60 Hz (NTSC) 25/50 Hz (PAL)
レンズマウント
M24×0.5雌ネジ;M29×1.0雄ネジ
過焦点距離
35m
過焦点視野角
18m
画像最適化
感度[NEdT]
産業用:<30mK パフォーマンス:<50mK 商業用:<60mK
極性制御[ブラックホット、ホワイトホット]
工場で最適化した映像
最小焦点距離
60cm
使用可能なディスクリート入出力制御
○(カメラ10台以上で可)
視野角
9.3° x 7.1° 0.486 mr
赤外線解像度
640 × 480 (NTSC); 640 × 512 (PAL)
設定可能なスプラッシュスクリーン
○(カメラ10台以上で可)
長さ
35mm
直径
42mm
熱画像装置
非冷却VOxマイクロボロメーター
反転/復帰(アナログ、8ビットデジタル)
連続デジタルズーム
2倍-4倍
連続電子ズーム
2x~4x
接続と通信
1次電気コネクター
50ピン(Hirose)
RS-232通信
57,600および921,600ボー
SDKまたはGUIでユーザー設定可能
外部同期IN/OUT
電気式
出力削減スイッチ [アナログビデオ無効]
電気的インターフェース
50ピン (ヒロセ)
電力損失[定常]
約1.0W
入力供給電圧
DC4.0~6.0V
入力電圧
4.0~6.0 VDC
機械式
サイズ[レンズなし]
4.4cm×4.4cm×3.0cm/3.8cm×3.8cm×3.0cm (コンパクトおよびシャッターレス)
マウント特長
M24×0.5 内ネジ;M29×1.0 外ネジ
重量
150g
精密取付穴[M2×0.4]、3面[各面2ヶ所]
密封バルクヘッド取付機能
利用可能な構成(レンズあり/なし)
環境と認定
RoHS
対応
温度衝撃
5°/分
使用温度範囲
-40℃~+80℃(産業用&パフォーマンス) -20℃~+65℃(商業用)
使用高度
+40,000フィート
湿度
5~95%(結露なきこと)
衝撃
200G衝撃パルス(11 msec鋸歯状波)
振動
3軸4.3G、各8時間
Export Designations
ECCNコード
6A003.b.4.b (Fast Video, 60Hz)
6A993.A (Slow Video, 9Hz)
関連ドキュメント
輸出規制

輸出規制

このページに含まれる情報は、最終製品の仕様に応じて国際武器取引規則(ITAR)(22 CFRセクション120~130)または輸出管理規則(EAR)(15 CFRセクション730~774)の対象となる可能性のある製品に関連しています。管轄区域および分類は、要請に応じて提供されます。
