マイクロサイズのLWIRカメラモジュール

Lepton®

カメラモデル: レプトン2.5、80×60、50°、シャッター付きラジオメトリック
サポートページはこちら

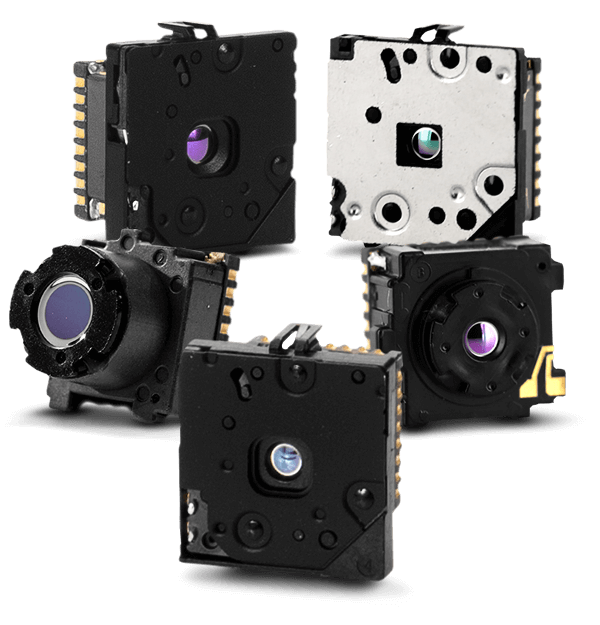

product image

FLIR Lepton®はスマートフォンに内蔵できる、1円玉より小さなラジオメトリックLWIRカメラで、従来の赤外線カメラの10分の1の価格です。160×120ピクセルまたは80×60ピクセルのフォーカルプレーンアレイを採用しており、赤外線センサーまたは赤外線カメラとして、モバイルネイティブなデバイスへの組み込みも容易。各画像の全ピクセルで、校正された高精度な非接触温度データを収集します。

世界の見方が変わる!

  • 赤外線センサーを強化

    放射赤外線測定、小型・軽量・省電力なモバイルデバイス用赤外線カメラ、一般的なサーモパイルアレイを上回る感度

  • マイクロサイズの赤外線カメラ

    モバイル機器、無人センサー、コンパクトなデザインに適した非冷却式赤外線カメラ

  • 容易な統合

    新しい赤外線対応デバイスの研究開発がスムーズに

製品仕様
概要
シーンダイナミックレンジ
-10~140℃(ハイゲイン);最大450℃(ローゲイン)標準
ピクセルサイズ
17 µm
温度分解能
50mK未満(0.050℃)
温度補正
自動カメラ温度から独立した出力画像
重量
0.9g
出力フォーマット
ユーザーが選択可能な14ビット、8ビット(AGC適用)、24ビットRGB(AGCとカラー化適用)
入力クロック
公称25MHz、CMOS IO電圧レベル
放射測定精度
ハイゲイン:+/-5℃または5%(標準)ローゲイン:+/-10℃または10%(標準)
有効フレームレート
8.6 Hz(市販アプリケーションにエクスポート可能)
イメージングとレンズ
アレイフォーマット
80×60ピクセル、プログレッシブスキャン
スペクトル範囲
長波長赤外線、8µm~14µm
センサー技術
非冷却VOxマイクロボロメーター
画像最適化
工場設定値、完全自動
視野角_水平
50°(公称値)
視野角_対角
63.5°
太陽光保護
整数
不均一性補正[NUC]
自動、シャッター付き
環境と認定
光学温度範囲
-10℃~+80℃
衝撃
1500G @ 0.4msec
非使用時温度範囲
-40℃~+80℃
接続と通信
ビデオデータインターフェース
SPI経由のビデオ
電気・機械設備
パッケージ寸法_ソケットバージョン[W×L×H]
11.8×12.7×7.2 mm
メカニカルインターフェース
標準Molex®ソケット対応32ピンソケットインターフェース
制御ポート
CCI(I2C類似)、CMOS IO電圧レベル
電源
電力損失
150mW(動作時)、650mW(シャッターイベント中)、4mW(スタンバイ時)
入力供給電圧
2.8V、1.2V、2.5V~3.1V IO
