サイズ、重量、および電力を最適化した設計

  • 業界をリードする赤外線サーマルと可視光のカメラの性能

    あらゆる光条件で、VGA放射測定サーマルおよびHD可視光の高速デュアル画像を収集します。

  • インテグレーター向けの設計

    単一の信頼できるサプライヤーが提供するソリューションにより、開発コストを削減して市場投入までの時間を短縮します。

  • 小型軽量で低消費電力モジュールにより、設計と動作時間を最適化します。

    Teledyne FLIRに期待される性能、信頼性、サポートおよび業界で最も多用途なHD+ MWIRカメラポートフォリオ。

製品仕様
熱画像検出器
Boson 640 x 512ピクセル、12mmピッチ、USB 3.0、2レーンMIPI
温度精度
±5°C未満、0°C~100°Cの範囲。
放射測定
温度精度
±5°C未満、0°C~100°Cの範囲。
イメージングとレンズ
EOカメラセンサー
9248 x 6944ピクセル(64.2MP)、0.7µmピッチ、4レーンMIPI
EOカメラビデオ
60Hzでフル解像度
EOカメラ光学系
EFL 4.8mm、67° HFOV、F/# 1/2.3
IMU
ICM20602、I2CまたはSPI(選択可能)
IRカメラビデオ
60Hzでフル解像度
IRカメラ光学系
EFL 13.6mm、32° HFOV、F/# 1.0
アスペクト比、可視
4~3
アスペクト比、熱
5~4
熱画像検出器
Boson 640 x 512ピクセル、12mmピッチ、USB 3.0、2レーンMIPI
接続と通信
ソフトウェアドライバ
NVIDIA Jetson Nano
Qualcomm Snapdragon rb5
Qualcomm Snapdragon 865

*最新のソフトウェアドライバーについては、Teledyne FLIRにお問い合わせください
電気式
出力
5V、標準電力消費 < 1800mW、最大 < 2900mW
電気的インターフェース
Hirose DF40C-50DP-0.4V (51)
嵌合コネクタの例:DF40HC(2.5)-50DS-0.4V (51)
機械式
サイズ[レンズなし]
35 x 49 x 45mm
メカニカルインターフェース
バックプレートにスクリューマウント
重量
56g
環境と認定
テスト済みEMI性能
FCCパート15、クラスB
環境シーリング
IP54(背面インターフェイス密閉)
操作および保管温度
-20°C~+60°C

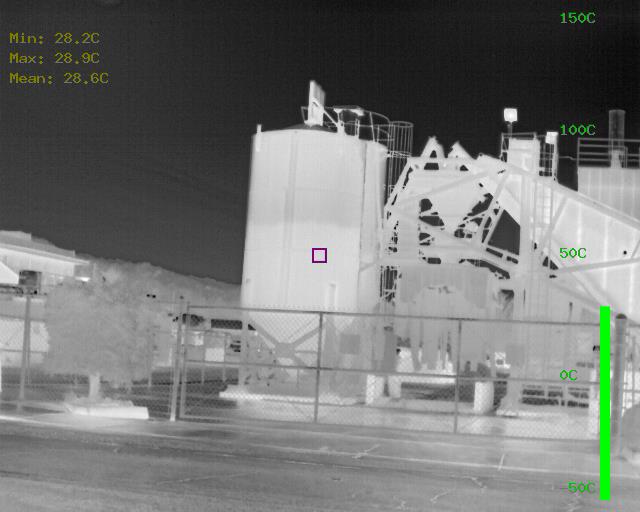

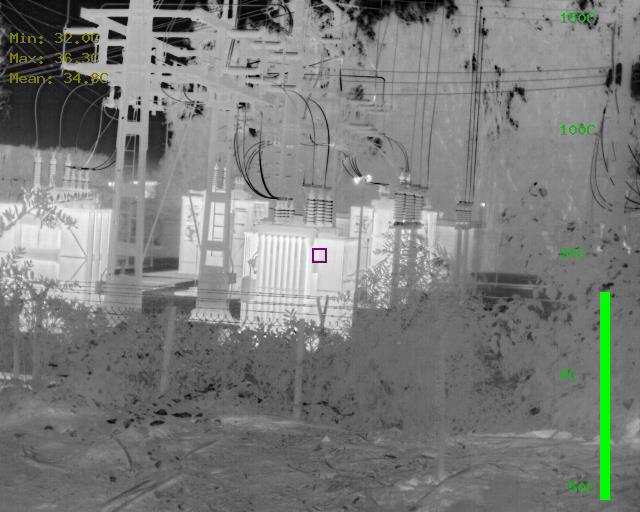

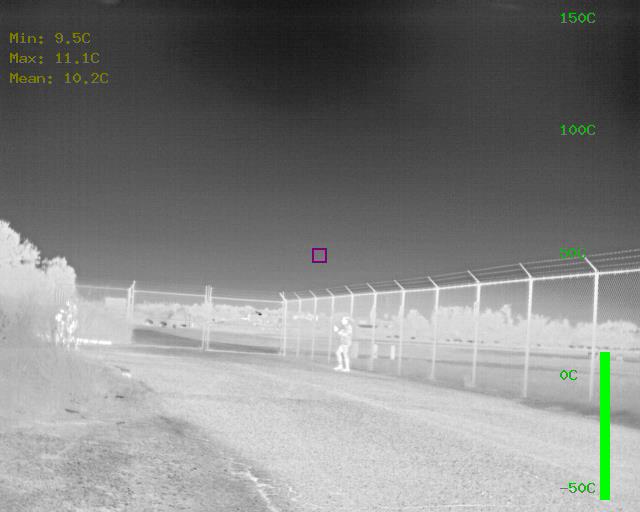

メディアギャラリー
関連ドキュメント
輸出規制

輸出規制

このページに含まれる情報は、最終製品の仕様に応じて国際武器取引規則(ITAR)(22 CFRセクション120~130)または輸出管理規則(EAR)(15 CFRセクション730~774)の対象となる可能性のある製品に関連しています。管轄区域および分類は、要請に応じて提供されます。

Hadron™ 640R
