二酸化炭素(CO₂)用光学ガスイメージング(OGI)カメラ

FLIR G343

カメラモデル: G343 14.5° サポートページはこちら

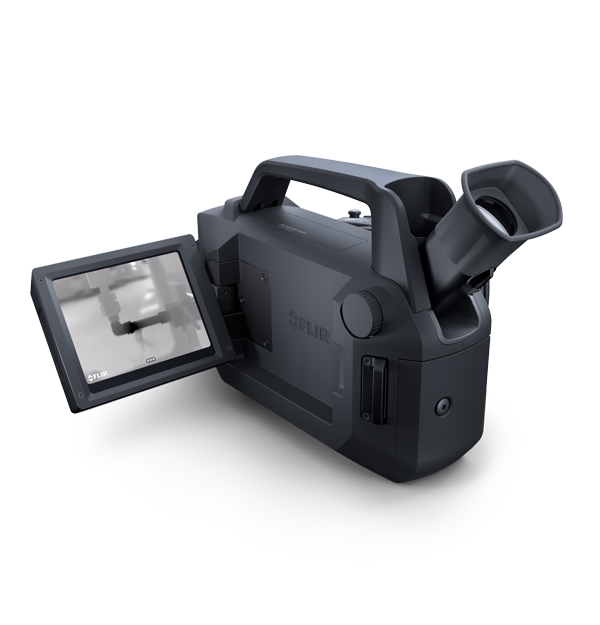

product image

FLIR G343は、石油回収の強化、二酸化炭素回収システム、水素冷却発電機など、複雑なシステムにおける二酸化炭素(CO₂)ガス漏れの可能性を可視化するために使用される革新的な光学ガスイメージング(OGI)カメラです。CO₂が製造プロセスの副産物であるか、微量ガスとして使用されているかにかかわらず、ポータブルな非接触型G343は、大規模な製造作業を妨害または停止することなくCO₂ガスの漏れを検出するのに最適です。

  • 優れたガス可視化

    G343は、Flirの特許取得済みの高感度モード(HSM)を採用しており、何千もの部品を効率的にスキャンしながら、CO₂漏れをより明確にします。また1-Touchレベル/スパンで、ワンタッチで画像のレベルとスパンを自動調整できます。

  • 所見を効率的に記録および報告する

    内蔵Wi-FiとBluetooth®により、スマートフォンやタブレットに接続し、画像を簡単に編集してクラウドに保存したり、付属のFLIR Ignite™クラウドサービスを使用してワイヤレスでファイルを転送したりできます。

  • 人間工学に基づいた快適な操作

    回転する10.16cmのLCDタッチスクリーンにより、GG343を快適に操作できます。これにより、どの方向からでもターゲットを表示できます。


適切な画像解析及びレポート生成用ソフトウェアを使用すると、問題を理解しやすくなり、修繕後の結果も明確に示しやすくなります。

FLIR Thermal Studio Pro では、豊富な測定ツール、バッチ処理、検査ルートの事前計画機能、カスタマイズ可能なレポートテンプレートが使用できます。



赤外線トレーニングコース ITC

フリアーシステムズでは赤外線工学を基礎から学べる赤外線トレーニングセンター(以後:ITC)を準備しております。このITCはフリアーシステムズ独自の講習ではなくISO18436-7に準じた他国の講習機関とトレーサブルな内容になっております。

赤外線トレーニンコース

製品仕様
赤外線解像度
320 × 240 thermal resolution (76,800 pixels)
検知器間隔
30 μm
スペクトル範囲
4.2 µm to 4.4 µm
イメージングとレンズ
MPEG ビデオ録画
Yes
オンカメラディスプレイ
Widescreen 800 × 480 pixel LCD, Tiltable 800 × 480 pixel OLED viewfinder
カメラF値
1.59
カラーLCD
4", 640 × 480 pixel rotatable, touchscreen LCD
カラーパレット
Arctic, White hot, Black hot, Iron, Lava, Rainbow, Rainbow HC
ズーム
1 – 8× continuous, digital zoom
スペクトル範囲
4.2 µm to 4.4 µm
センサータイプ
Stirling Microcooler (FLIR MC-3)
ビデオ録画・ストリーミング
H.264 to memory card
ビューファインダー調整可能
Built-in, tiltable OLED, 800 × 480 pixels
フレームレートを表示
60 Hz
レーザースポット
Yes
温度情報付きJPG
Yes
画像モード
IR image, visual image, high sensitivity mode (HSM), noise reduction filter
検知器タイプ
Focal plane array (FPA), cooled InSb
検知器間隔
30 μm
視野角
14.5° × 10.8°
焦点
Auto & Manual
赤外線解像度
320 × 240 thermal resolution (76,800 pixels)
赤外線動画(温度情報付き)
RTRR (.csq), Over UVC
測定解析
ガス感知
CO₂: <1.1 ppm x m
(ΔT = 10°C, Distance = 1 m)
スポットメーター
10
温度分解能
<15 mK @ 30°C (86°F)
録画
MultiREC Recording; Record multiple files automatically in customizable order
通信とデータ保存
ビデオ出力
HDMI, DVI
ラジオ
Operating frequency:
•Bluetooth + EDR: 2402–2480 MHz
•WLAN 2.4 GHz: 2412–2462 MHz
•WLAN 5 GHz: 5150-5250 MHz Note that frequency band 5150-5250 MHz is for indoor use only, see national regulations.

RF output (EIRP)
• Bluetooth + EDR: <10 dBm
•WLAN: <17 dBm

Antenna
•Integrated PIFA antenna (gain: maximum 2.6 dBi)
画像ファイルフォーマット
Standard JPEG, measurement data included. Infrared-only mode
通信インターフェース
USB 2.0, Bluetooth via headset, Wi-Fi, HDMI
保存メディア
Removable SD card
一般仕様
FLIRの検査ルート
Enabled in the camera
GPS[可搬式]
Location data automatically added to every still image and first frame in video from built-in GPS
クラウドサービス
Via Wi-Fi; FLIR Ignite for direct, secure image uploading, organizing, storage, and sharing (required firmware available)
サイズ[L×W×H]、レンズ含む
251.6 mm × 164.5 mm × 170.9 mm (9.9 in × 6.48 in × 6.73 in)
レーザーポインター
Class 2
梱包サイズ
400 × 190 × 510 mm (15.7 × 7.5 × 20.1 in.)
重量[レンズ、バッテリー含む]
3 kg (6.18 lb)
注釈
Voice: 60 seconds with Bluetooth on still images and video
Text: Text from predefined list or soft keyboard on touchscreen
Image Sketch: Yes, on infrared only
付属品リスト
Infrared camera with lens, battery (2 pcs), battery charger, power supply including multi-plugs, hand strap, neck strap, lens cap, lens cap strap, memory card, HDMI-HDMI cable, USB cable, screwdriver TX20, knob screw (optional screw for the rear cover), printed documentation, hard transport case
ユーザーインターフェース
言語
21
電源
バッテリータイプ
Rechargeable Li-ion battery; 7.4 V, charged in camera or separate 2-bay charger
バッテリー稼働時間
>2.5 hours at 25°C (68°F) and typical use
起動時間
Typically 7 min. at 25°C (77°F)
充電時間
2.5 hours to 95% capacity, charging status indicated by LEDs
環境と認定
マウント
UNC ¼"-20
使用温度範囲
-20°C to 50°C (-4°F to 122°F)
衝撃、振動
Shock: 25 g (IEC 60068-2-27); Vibration: 2 g (IEC 60068-2-6)
認証
RoHS: 2011/65/EU
WEEE: 2012/19/EU
RED: 2014/53/EU
EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emission), EN 55035 (immunity), EN 61000-4-8 Level 5 (magnetic field), EN 61000-6-2, Immunity Industrial Environment, FCC 47 CFR part 15 B, class B (emission), ICES-003
保護
IP54 (IEC 60529)
保存温度範囲
-30°C to 60°C (-22°F to 140°F)
関連ドキュメント
輸出規制

輸出規制

このページに含まれる情報は、最終製品の仕様に応じて国際武器取引規則(ITAR)(22 CFRセクション120~130)または輸出管理規則(EAR)(15 CFRセクション730~774)の対象となる可能性のある製品に関連しています。管轄区域および分類は、要請に応じて提供されます。
