産業用音響カメラ

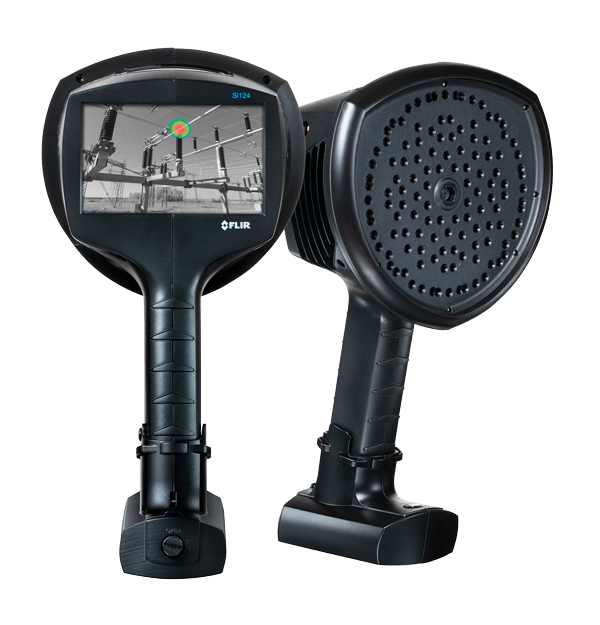

FLIR Si124

カメラモデル: Si124 Cordless
サポートページはこちら
product image

FLIR Si124音響カメラは、圧縮空気システムの加圧漏れや高電圧電気システムからの部分放電を検知します。軽量で片手操作可能なカメラによって、従来の方法よりも最大10倍速く問題を確認できます。124個のマイクを搭載したFLIR Si124は、騒音下でも、正確な音響画像を生成します。音響画像をデジタルカメラの画像上にリアルタイムに合成し、音源を正確に示します。Si124は、ユーザーがFLIR Thermal Studioスイートに音響画像をインポートして、オフラインでの編集、分析、高度なレポート作成ができるプラグインを備えています。FLIR Acoustic Camera Viewerのクラウドサービスを使用して、フィールド分析とレポートを作成することもできます。FLIR Si124による定期的なメンテナンスを実施することで、設備の光熱費を削減し、コンプレッサーの更新周期を長くすることができます。
コードレスバッテリーオプションを含むその他のモデルで利用可能:漏電検出用途向けのSi124-LDまたは電気事業用途向けのSi124-PD。以下の関連製品セクションのモデルをご覧ください。

加圧空気の漏れと部分放電を迅速に発見

  • より迅速に問題を発見

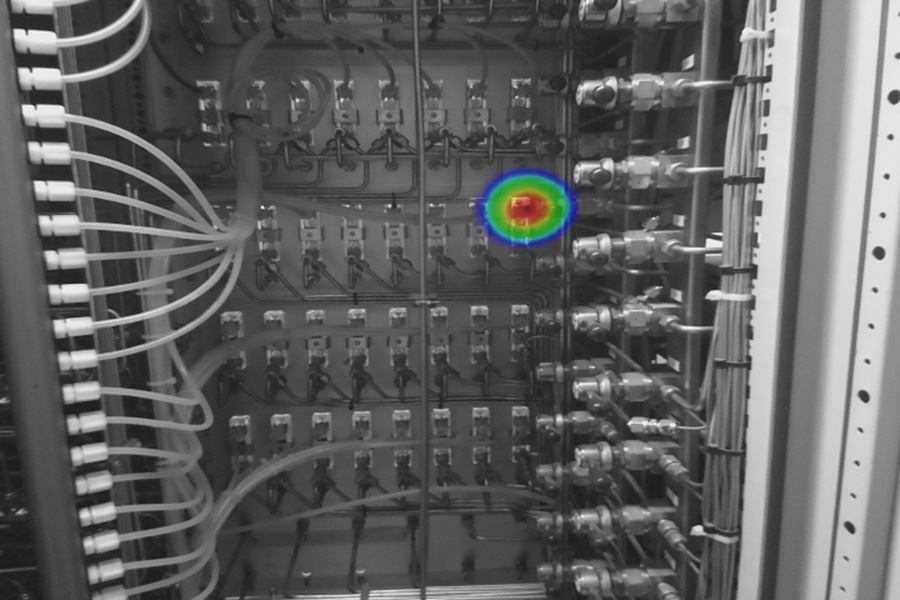

    圧縮空気の漏れ、部分放電、コロナ放電を、音響イメージングによって、従来の方法よりも最大10倍速く検出

  • コストを削減、信頼性を向上

    空圧機器への適切な空気圧を確保し、部分放電やコロナ放電を正確に検知することによって、光熱費、機器の故障やダウンタイムを最小限に抑えます。

  • 点検が容易

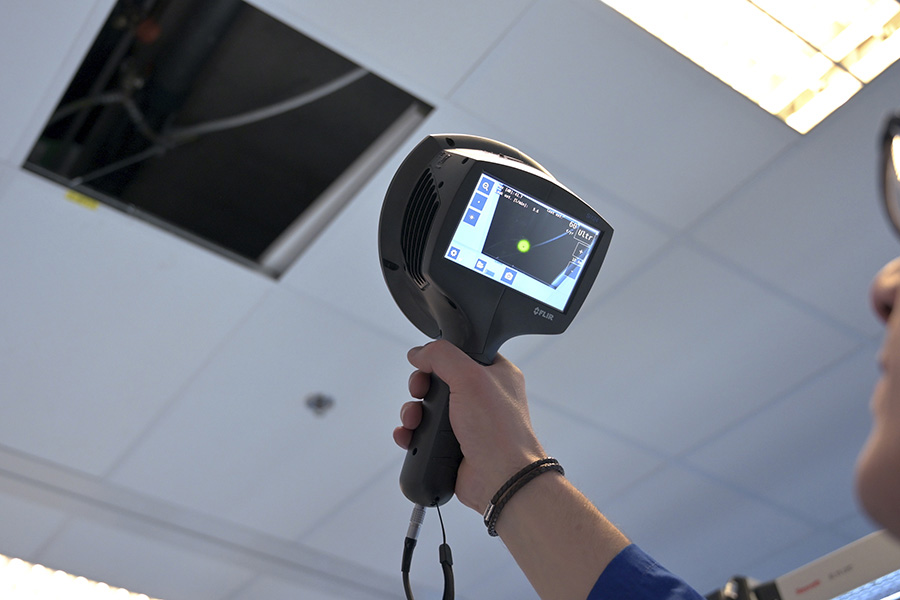

    片手で操作できるこの軽量でスマートな音響カメラが、漏れレベルや部分放電タイプをリアルタイムで分類します。

製品仕様
音響測定
124 low-noise MEMS microphones, real-time sound visualization
放電の分類
• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
重大度評価
Automatic AI-based severity assessment including recommended actions
距離
from 0.3 m (1.0 ft) up to 130 m (430 ft)
リーク率
In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)
ワイヤレスデータ転送
Wi-Fi 2.4 GHz and 5 GHz IEEE 802.11.b/g/n/ac wireless LAN
イメージングとレンズ
カメラソフトウェアアップデート
コンピューターに挿入したWi-Fi
USBを介して自動化
ズーム
2倍デジタルズーム
ダイナミックレンジ
下限値:< -15dB
上限値:> 120dB
ビデオ画像解像度
800 × 480
フレームレート
ビデオ: 25fps
音波画像:25fps
視野角[FOV]
62° × 49°
測定解析
Discharge Detection
自動検出50/60Hz
リーク率
In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)
音響測定
124 low-noise MEMS microphones, real-time sound visualization
距離
from 0.3 m (1.0 ft) up to 130 m (430 ft)
重大度評価
Automatic AI-based severity assessment including recommended actions
帯域幅
2kHz~65kHz、調整可能範囲 MEMSサンプリング周波数:130kHz
放電の分類
• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
ユーザーインターフェース
ディスプレイ
サイズ:12.7cm 800 × 480
カラー:24ビットRGB
輝度:1000cd/m²(調整可能)
電源インジケーター
LED (red)
入力デバイス
Resistive touchscreen
電源
バッテリー
充電式リチウムイオンバッテリーパック(RRC 2040):
10.8V、3.35Ah、36.2Wh
使用時間:2時間以上(環境条件による)
充電時間:2時間
最大出力:12.6V、4A
バッテリー充電器
入力:19~26VDC、2.8A
最大出力:17.4VDC、4.8A
公称入力電圧
12V最大入力:15V、2.5A
内蔵バッテリー
リチウムイオン6Wh
環境と認定
使用温度範囲
–10°C~50°C
操作および保存湿度
Recommended 0 to 90%
保証
http://www.flir.com/warranty/
保存温度範囲
–20°C~70°C
一般仕様
サイズ
カメラ:315 × 169 × 160mm
バッテリー:85 × 59 × 22mm
梱包タイプ
Cardboard box
梱包重量
4kg
重量
カメラ:1.08kg
バッテリー:0.17kg
総重量 [すべての付属品を含む]
1.25 kg (2.76 lb)
