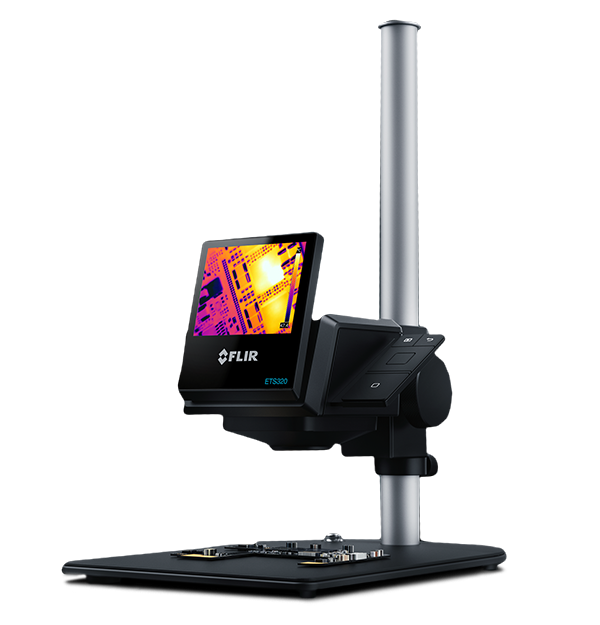

目的が製品試験でも科学研究の場合でも、熱はシステムの機能状態を示す重要な指針となることがあります。FLIR ETS320は非接触の赤外線測定システムであり、高感度のサーモグラフィカメラと一体型スタンドを組み合わせているため、プリント基板などの小型電子部品をハンズフリーで測定できます。
ワンステップで過熱箇所を発見
-
テスト時間を削減
この高感度カメラを使用すれば、わずかな温度変化(0.06℃未満)を確認し、最高250℃までの発熱を数値化することができます。
-
製品設計の向上
76,800のポイントの非接触測定が可能で±3℃の精度を誇るため、研究者はヒートシンクを気にすることなく過熱箇所を確認できます。
-
ベンチトップ作業に向けた設計
ETS320は簡単に設置できる顕微鏡型スタンドと簡素化された機能を備えているため、研究者は作業に集中できます。
熱を直ちに確認
ETS320は、明るいLCDディスプレイに鮮明な赤外線画像を表示して熱的フィードバックを直ちに行うため、プリント基板の故障原因をすぐに確認できます。
製品仕様
概要
- 精度
- 周囲温度が10℃～35℃の場合は±3℃または±3％
- 検知器タイプ
- 非冷却マイクロボロメータ
- 指令および規則
- バッテリー指令2006/66 / EC、EMI/EMC指令 2014/30/EU, WEEE指令 2012/19/EC、RoHS2 指令 2011/65/EC, FCC 47 CFR Part 15 Class B、REACH規則EC 1907/2006
- 視野角［FOV］
- 45° x 34°
- 赤外線解像度
- 320 x 240 (76,800ピクセル)
- 目次
- カメラ、マウント、スタンド、電源、USBケーブル、FLIR ツール +ソフトウェア
- 温度分解能（NETD）
- <60 mK
- 梱包サイズ
- 2.9 kg
- 温度分解能_NETD
- < 0.06℃
- スポットサイズ、最短焦点
- 170 µm
イメージングとレンズ
- 利用可能なレンズ
- NA
- カメラF値
- f/1.5
- クローズアップレンズ／顕微鏡
- NA
- F値
- 1.5
- 固定焦点距離
- 70 mm ± 10 mm
- カメラ周波数
- 9 Hz
- 赤外線動画保存(温度情報なし)
- USBを使用した非圧縮カラービデオ
- 赤外線動画保存(温度情報付き)
- USBを使用したフルダイナミックPC（FLIR Tools / Tools +）
- スペクトル範囲
- 7.5 ～ 13.0 µm
メーターデータ
- カメラサイズ［L×W×H］
- 22 x 15 x 30 cm
- カメラ重量、バッテリー含む
- 0.575 kg
- ディスプレイ
- 3インチ、320×240ピクセルカラーLCD
環境
- 放射率補正
- 0.1～1.0までの変数
- 放射率表
- 所定の材料表
- 使用温度範囲
- 10℃ to 40℃
- 保存温度範囲
- -40℃ ～ 70℃
- 保護、衝撃、振動
- IP 40 (IEC 60529)
接続と通信
- インターフェース
- USB Micro：PCとMacデバイス間のデータ転送
測定解析
- エリア
- 最大/最小のボックス
- 反射見かけ温度補正
- 反射温度の入力に基づき自動的に補正
- スポットメーター
- センタースポット
電源
- バッテリー稼働時間
- 周囲温度25℃で標準的な使用の場合約4時間
- バッテリータイプ
- カメラで充電されたリチウムイオン電池
- 充電時間
- 容量の90％を2.5時間で
保存メディア
- 画像ファイルフォーマット
- 標準温度情報付きJPEG、14ビット測定データ含む
