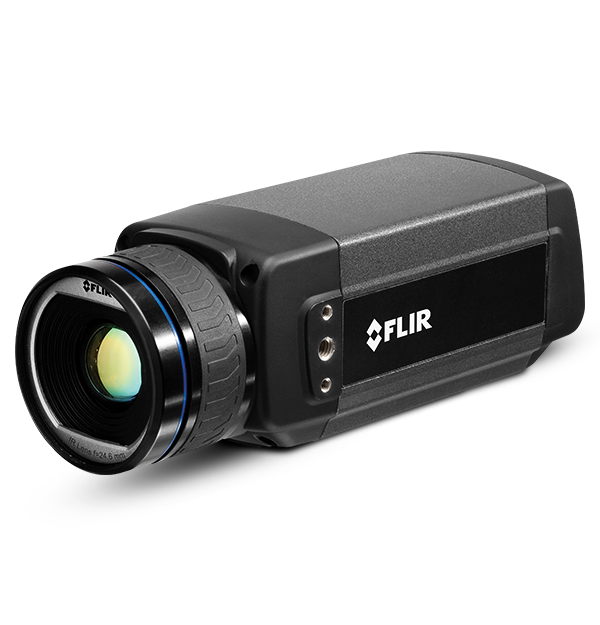

FLIR A615は、状況モニタリングや工程管理/品質保証、防火用途に適しています。小型軽量で、しかも手頃な価 格を実現したカメラです。PCで制御が可能で、ナショナルインスツルメンツ、コグネックス、Matrox、MVtec、Stemmer Imagingなどの一般的なマシンビジョンのソフトウェアで、プラグ・アンド・プレイにお使いいただくことができます。
- 製品
- 産業
- 固定型サーマルカメラ
- FLIR A615
[Missing text '/minicart/addedtocart' for 'Japanese (Japan)']
[Missing text '/minicart/gotocart' for 'Japanese (Japan)']
[Missing text '/minicart/shippinginfo' for 'Japanese (Japan)']
-
高画質の熱画像
FLIR A615の検出素子は、離れた場所から、鮮明かつ高い精度で対象物をとらえる640×480ピクセル、温度分解能0.05℃の熱画像を生成します。
-
16ビットの線形温度出力
16ビットの線形温度出力により、あらゆるサードパーティ製ソフトウェアを使用して非接触モードの温度測定が可能です。
-
高周波保存
フルフレームの16ビット画像を50 Hzで、または高速処理用に最高200 Hzのウィンドウモードで保存します。
温度変化の追跡、温度情報付き画像の保存
FLIR A615は、高品質の307,200ピクセル赤外線画像を温度表示付きで作成するため、最高2000℃まで対象エリア内のあらゆるポイントの測定を行えます。
製品仕様
- デジタル入出力コネクタータイプ
- 6極jackableネジ端子
- デジタル入力
- 2光絶縁、10~30 VDC
- デジタル出力目的
- 外部への出力デバイス(プログラムで設定)
- デジタル出力
- 2光絶縁、10~30 VDC、最大100 mA
- ETSI|EMC
- EN 61000-6-2:2001(イミュニティ)、EN 61000-6-3:2001(エミッション)、FCC 47 CFR Part 15 Class B(エミッション)
- F値
- 1.0
- カメラ周波数
- 50 Hz(100/200 Hzでウィンドウ処理)
- 温度分解能_NETD
- < 0.05℃ @ +30℃/ 50 mK
- 精度
- ±2℃または±2%
通信とデータ保存
- USB
- コントロールと画像
- USB_コネクタータイプ
- USB Mini-B
- USB_映像ストリーミング
- 16-bit 640 × 480
- USB_規格
- USB 2 時間
- USB_通信
- TCP / IPソケットベースのFLIR専用
- USBプロトコル
- TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP
- イーサネット
- コントロールと画像
- イーサネットコネクタータイプ
- RJ-45
- イーサネットタイプ
- ギガビットイーサネット
- イーサネットプロトコル
- TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP
- イーサネット映像ストリーミング
- 16ビット640×480ピクセル(50Hz)、16ビット640×240ピクセル(100Hz)、16ビット640×120ピクセル(200Hz)(信号線形、温度線形、Radiometric GigE VisionおよびGenICam規格互換)
- イーサネット規格
- IEEE 802.3
- イーサネット通信
- TCP / IPソケットベースのFLIR独自仕様およびGenICam規格プロトコル
- デジタル出力
- 2光絶縁、10~30 VDC、最大100 mA
- デジタル出力目的
- 外部への出力デバイス(プログラムで設定)
- デジタル入出力アイソレーション電圧
- 500 VRMS
- デジタル入出力コネクタータイプ
- 6極jackableネジ端子
- デジタル入出力供給電圧
- 12/24 VDC、最大200 mA
- デジタル入力
- 2光絶縁、10~30 VDC
- デジタル入力目的
- 窓から氷を除去するイメージタグ(スタート、ストップ、一般)、イメージフロー制御、(ストリームオン/オフ)、入力外部デバイス(プログラムで読み取る)
イメージングとレンズ
- FLIR画面-ESTモード
- No
- F値
- 1.0
- カメラサイズ、レンズ除く[L×W×H]
- 203 × 73 × 75 mm
- カメラ周波数
- 50 Hz(100/200 Hzでウィンドウ処理)
- レンズ識別
- 自動
- 温度分解能_NETD
- < 0.05℃ @ +30℃/ 50 mK
- 空間分解能[IFOV]
- 0.41 mrad
- 検知器間隔
- 17 µm
- 検知器時定数
- 通常8 ms
- 最小焦点距離
- 0.50 m
- 視野角[FOV]
- 15°×11°(対角線19°)
- 焦点
- 自動または手動(モーター内蔵)
- 焦点距離
- 41.3 mm
- 赤外線解像度
- 640×480ピクセル
測定解析
- カメラサイズ[L×W×H]
- 222 × 73 × 75 mm
- 外部光学機器およびウィンドウ補正
- 光学/Window送信および温度の入力に基づき自動修正
- 計測値補正
- グローバルオブジェクトパラメータ
- 光伝送補正
- 内部センサーからの信号に基づき自動補正
- 精度
- ±2℃または±2%
- 対象物温度範囲
- -20~+ 150℃ + 100~+ 650℃ +300~+ 2000℃
- 大気透過率補正
- 距離、大気温度および相対湿度の入力に基づき自動的に補正
- 反射見かけ温度補正
- 反射温度の入力に基づき自動的に補正
- 放射率補正
- 0.01~1.0の変数
一般仕様
- ハウジング材質
- アルミニウム
- 梱包サイズ
- 360 x 180 x 550 mm
- 内容
- 運搬用ハードケースまたは段ボール箱、レンズ付き赤外線カメラ、ユーティリティCD-ROM、較正証明書、イーサネットケーブル、USBケーブル(FLIR A615)、電源コード、電源コード(ピッグテイル)、電源装置、プリントスタートガイド 、印刷された入門ガイド、印刷重要情報ガイド、ユーザーマニュアルCD-ROM、保証延長カードまたは登録カード、6極ネジ留め式端子(カメラ取付)
環境と認定
- ETSI|EMC
- EN 61000-6-2:2001(イミュニティ)、EN 61000-6-3:2001(エミッション)、FCC 47 CFR Part 15 Class B(エミッション)
- 使用温度範囲
- -15℃~+ 50℃
- 湿度[動作時、保存時]
- IEC 60068-2-30 / 24時間 相対湿度95% + 25℃~+ 40℃
- 衝撃
- 25 g (IEC 60068-2-27)
- 振動
- 2 g (IEC 60068-2-6)
- 保護
- IP 30 (IEC 60529)
- 保存温度範囲
- -40℃~+ 70℃
電源
- 外部電源コネクタータイプ
- 2極jackableネジ端子
- 外部電源運転
- 12/24 VDC、絶対最大値24 W
- 電圧
- 許容範囲10~30 VDC
輸出規制
輸出規制
このページに含まれる情報は、最終製品の仕様に応じて国際武器取引規則(ITAR)(22 CFRセクション120~130)または輸出管理規則(EAR)(15 CFRセクション730~774)の対象となる可能性のある製品に関連しています。管轄区域および分類は、要請に応じて提供されます。
